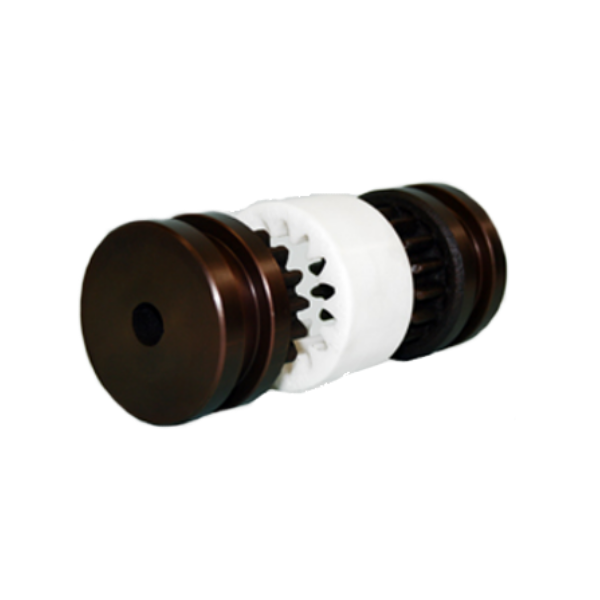

Acoplamiento elastico Nil-union modelo L tipo L42

Descripción

Acoplamiento elastico Nil-union modelo L tipo L42

HOJA TECNICA

El acoplamiento elástico Nil-Union Modelo O y L es un dispositivo mecánico diseñado para conectar dos ejes permitiendo cierto grado de flexibilidad. Estos acoplamientos son utilizados para transmitir el torque entre componentes, como un motor y una máquina receptora, mientras absorben vibraciones y compensan desalineaciones entre los ejes conectados. Los acoplamientos elásticos nil-unión modelos O y L se diferencian en la longitud de la corona. El modelo L tiene la corona de mayor longitud y está especialmente indicado para su uso entre una máquina receptora cualquiera y un motor eléctrico. Sin necesidad de poner casquillo supletorio en el eje del motor, se puede montar el piñón del acoplamiento a tope en dicho eje. La longitud del acoplamiento es tal, que el eje del motor así montado queda a unos 2 mm. del segundo piñón del acoplamiento. La regata acotada con la letra H puede ser empleada para apoyar en ella las patas de un extractor.
